Transfert Pop-up 90 deg.

Fonction principale

Le Pop-Up de transfert est un module de convoyage intégré permettant un changement de direction à 90° des produits, sans arrêt du flux principal.

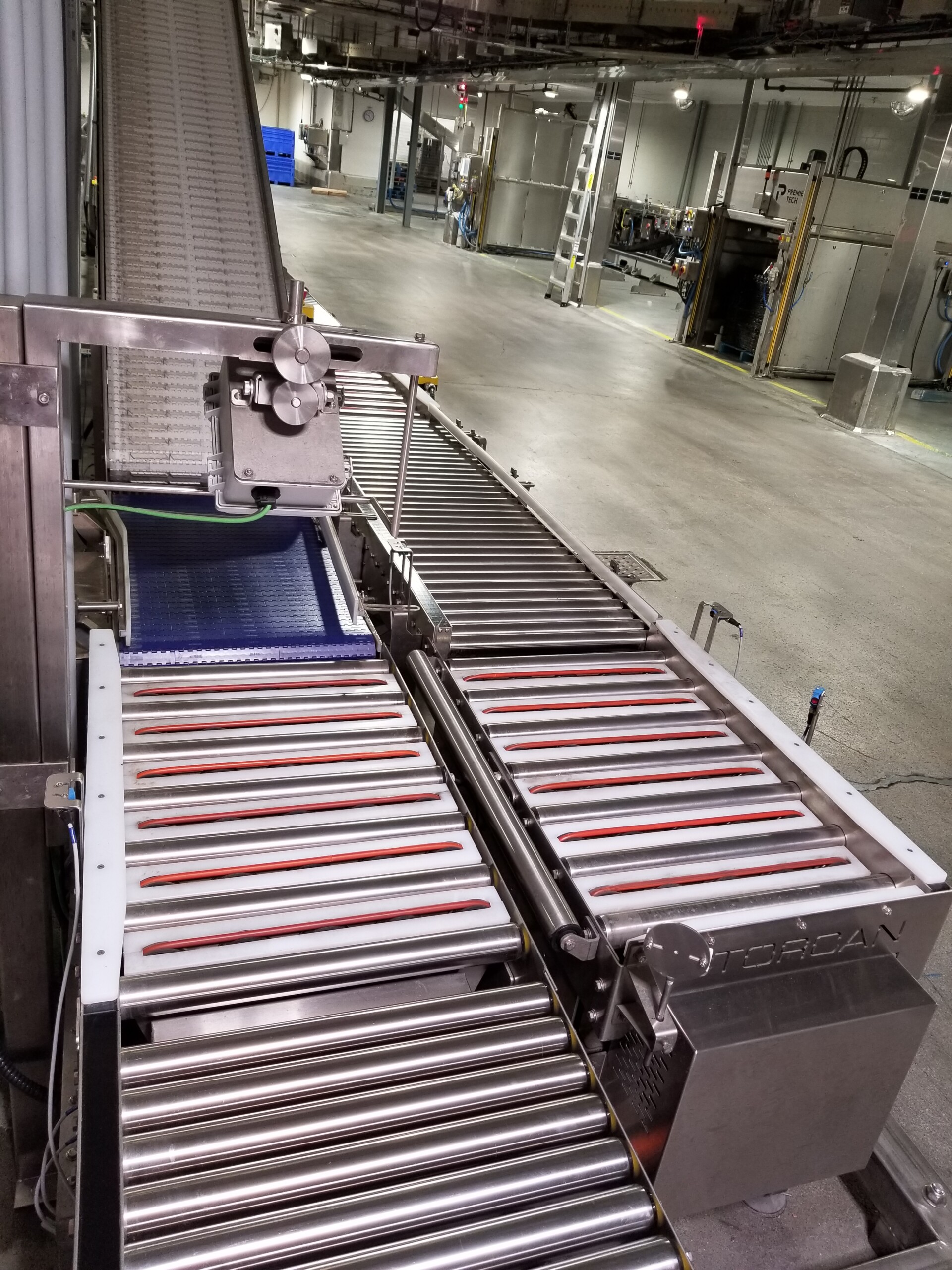

Installé au sein d’un convoyeur à rouleaux motorisés (MDR) ou d’un système de manutention, le mécanisme se soulève pneumatiquement, engage le produit et le transfère vers une voie perpendiculaire, avant de redescendre pour laisser passer le flux principal.

Il permet :
• La gestion des flux croisés,
• L’optimisation de l’espace au sol,
• L’intégration de réseaux de convoyeurs multi-directions,
• L’automatisation des changements de trajectoire.

Application typiques

• Changement de direction à 90° : Rediriger les produits vers une ligne secondaire.
• Distribution vers postes d’emballage : Acheminer les produits vers une scelleuse, une étiqueteuse ou une zone de palettisation.
• Réseaux logistiques internes : Permettre la création de croisements entre convoyeurs.
• Lignes multi-produits : Séparer les flux selon le format ou la destination des produits.
• Modernisation de ligne existante : Intégrer une solution compacte dans un convoyeur MDR existant.

Avantages clés

• Format compact et intégration facile : Peut être installé autant sur une nouvelle ligne que dans une ligne existante sans modification majeure.
• Adapté aux environnements industriels et sanitaires selon les finitions
• Sécurité opérateur intégrée : Conception éliminant les points de pincement et réduisant les risques de blessure.
• Performance élevée :
o Temps de levage rapide (0,3 seconde)
o Jusqu’à 40 cycles/minute
o Fonctionnement 24/7
• Maintenance réduite : Composants de qualité intégrés dans un châssis robuste.

Spécifications techniques

Bâti Structure en acier peint ou acier inoxydable selon environnement, conception compacte et robuste
Surface de transport Chaîne, courroie O-Ring ou Mat Top selon charge et application
Motorisation Entraînement convoyeur MDR avec activation pneumatique pour levage et transfert
Composants Module Pop-Up, rouleaux motorisés, mécanisme de levage, capteurs de position, système de guidage

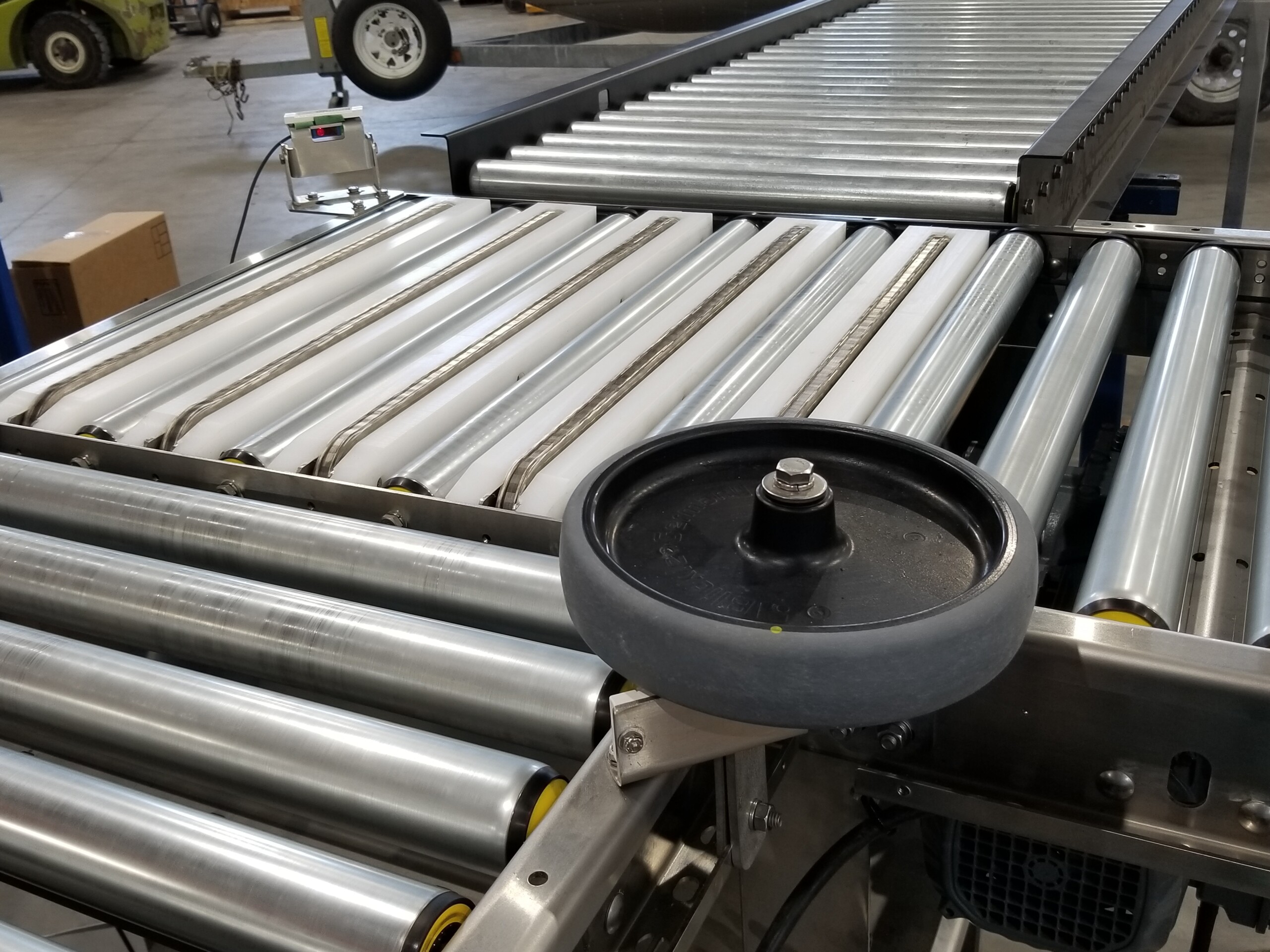

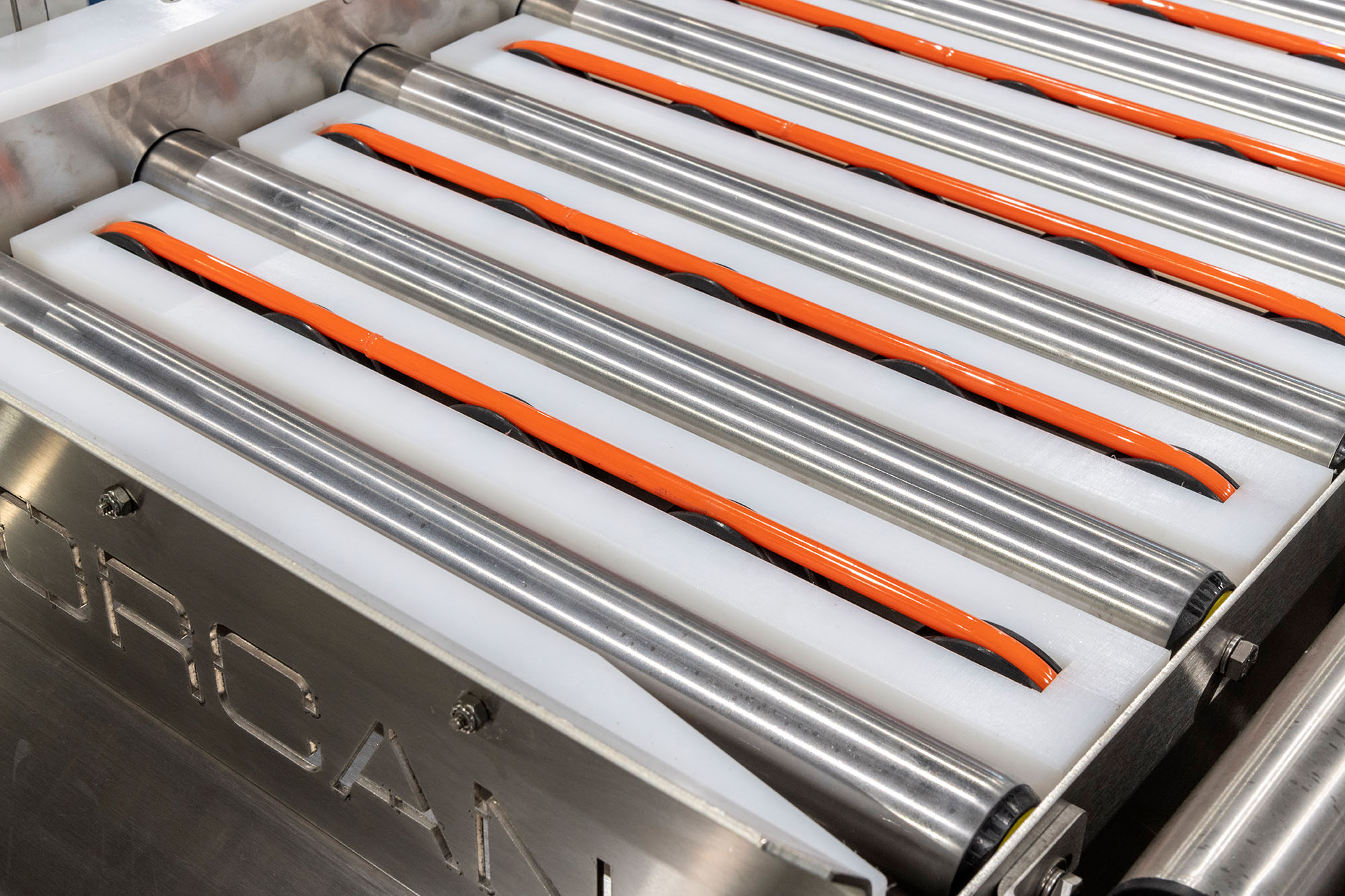

Options disponibles 1. Un pop-up à chaîne en acier nickelée pour les poids lourds jusqu'à 120 livres à 180 pi/min, 2. Un pop-up à courroie O-Ring pour un poids plus léger jusqu'à 50 livres à 120 pi/min. 3. Un pop-up avec une chaine type Mat Top plus résistant et économique pour les poids lourds jusqu'à 120 livres à 180 pi/min

Des solutions adaptés à votre réalité

Bénéficiez de l’expertise Storcan pour structurer une ligne performante et évolutive.
